国产制服丝袜免费视频_国产日韩欧美一本色_最近在线观看免费完整版高_一级电影在线亚洲_欧美国产一区二区日韩_100款进入夜间软件下载_免费女人光着全身网站_欧美视频亚洲视频_国产无遮挡很黄很爽网站_专业试管借卵代孕机构

鋼中非金屬夾雜物來源
       夾雜物的產(chǎn)生主要由于在鋼的熔煉過程中，熔融和凝固時(shí)所發(fā)生一系列的物理化學(xué)反應(yīng)的結(jié)果，按其來源可分為內(nèi)生（內(nèi)在）夾雜物和外來（外在）夾雜物兩類。
1 內(nèi)生夾雜物
內(nèi)生夾雜物是指鋼在冶煉、澆鑄和冷凝的過程中，由于內(nèi)部各種物質(zhì)成分之間、或鋼與爐中的氣氛、容器等接觸而引起的化學(xué)反應(yīng)所生成的產(chǎn)物，或鋼液在冷凝溫度下降時(shí)，因溶解度減小等因素而析出的顆粒物質(zhì)。
2 外來夾雜物

外來夾雜物又稱外在夾雜物或偶然夾雜物。它是由于在冶煉、澆鑄生產(chǎn)過程中，從設(shè)備或容器上剝落下來而摻入鋼液中的雜質(zhì)。另外，有時(shí)因冶煉操作的疏忽使耐火材料磚產(chǎn)生裂紋，受熱沖擊而脫落下來與其它各類氧化物形成產(chǎn)物，成為外來夾雜物。

夾雜物對(duì)鋼材質(zhì)量的影響
       夾雜物的危害性取決于其數(shù)量、形狀、大小、分布以及其熔點(diǎn)和物理、化學(xué)性能。當(dāng)夾雜物具有低熔點(diǎn)的性質(zhì)時(shí)，在熱加工變形過程中由于其熔融或軟化，使鋼產(chǎn)生熱脆性而導(dǎo)致開裂。當(dāng)鋼中存在鋁夾雜物或其他氮化物時(shí)，使鋼的表面硬度不均勻，造成冷加工切削和研磨困難。當(dāng)鋼中夾雜物已超標(biāo)時(shí)，給熱處理和焊接工藝帶來很大的困難，例如造成化學(xué)熱處理滲層不均勻，焊接時(shí)將會(huì)導(dǎo)致焊接件的強(qiáng)度大大降低或開裂等。

夾雜物的金相鑒定方法
       金相鑒定法除了對(duì)夾雜物的化學(xué)成分、晶體結(jié)構(gòu)不能鑒定外，在光學(xué)金相顯微鏡下可以直接觀察和鑒別夾雜物的形態(tài)、大小、數(shù)量、分布、類型等，同時(shí)金相法還具有操作簡(jiǎn)便、容易實(shí)施的特點(diǎn)。
4.1 金相試樣的截取與制備
為了保證截取的試樣能夠具有代表鑒別非金屬夾雜物的結(jié)果、其截取的部位應(yīng)符合相應(yīng)技術(shù)條件的要求。對(duì)于鍛坯件、可從鍛坯的中心至邊緣的不同部位如在鍛坯的頭部、中部、尾部取樣；對(duì)軋制和冷拔的鋼材，要通過中心線沿縱向取樣為宜；對(duì)淬火開裂、鍛造裂紋、熱軋、沖壓、失效疲勞斷口等，都應(yīng)在開裂、斷口處截取樣品；對(duì)于特殊鋼材或產(chǎn)品零件，可按照相應(yīng)的標(biāo)準(zhǔn)進(jìn)行。
試樣在磨制時(shí)依次使用由粗到細(xì)的金相砂紙，下道磨制工序都要與上道磨制工序的磨痕垂直，知道磨痕消失為止。在拋光過程中，用適當(dāng)?shù)膲毫κ乖嚇拥膾伖饷嬖趻伖獗P半徑的部位來回移動(dòng)，同時(shí)試樣自身也應(yīng)不斷地轉(zhuǎn)動(dòng)。最終要求試樣未浸蝕在100倍視場(chǎng)下，其表面無劃痕、無剝落、無水痕、無污跡、平整光亮如鏡。
4.2 夾雜物的類型和形態(tài)

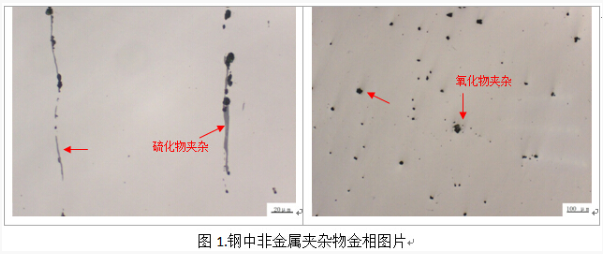

       硫化物具有高的延展性，有較寬范圍形態(tài)比（長(zhǎng)度/寬度）的單個(gè)灰色夾雜物，一般端部呈圓角；氧化鋁類大多數(shù)沒有變形，帶角的，形態(tài)比?。ㄒ话?lt;3），黑色或帶藍(lán)色的顆粒，沿軋制方向排成一行（至少三個(gè)顆粒）；硅酸鹽類具有高的延展性，有較寬范圍形態(tài)比（一般≥3）的單個(gè)呈黑色或深灰色夾雜物，一般端部呈銳角；球狀氧化物類不變形，帶角或圓形的，形態(tài)比?。ㄒ话悖?），黑色或帶藍(lán)色的，無規(guī)則分布的顆粒；單顆粒球狀類形態(tài)為圓形或近似圓形，直徑≥13μm的單顆粒夾雜物。

      鋼中的非金屬夾雜物類型很多，在常規(guī)檢驗(yàn)中，往往采用與標(biāo)準(zhǔn)等級(jí)對(duì)照的方法進(jìn)行評(píng)級(jí)，相關(guān)的標(biāo)準(zhǔn)為GB/T 10516-2005 鋼中非金屬夾雜物含量的測(cè)定方法[1]，ASTM E45-2013測(cè)定鋼材夾雜物含量的試驗(yàn)方法[2] ，DIN 50602-1985 用標(biāo)準(zhǔn)圖譜評(píng)定優(yōu)質(zhì)鋼中非金屬夾雜物含量的微觀檢驗(yàn)方法[3]。

參考文件

[1] GB/T 10561-2005 鋼中非金屬夾雜物含量的測(cè)定方法

[2] ASTM E45-2013   測(cè)定鋼材夾雜物含量的試驗(yàn)方法

[3] DIN 50602-1985  用標(biāo)準(zhǔn)圖譜評(píng)定優(yōu)質(zhì)鋼中非金屬夾雜物含量的微觀檢驗(yàn)方法

文章來源;微信公眾號(hào)每天學(xué)點(diǎn)熱處理，侵權(quán)請(qǐng)聯(lián)系刪除。
