国产制服丝袜免费视频_国产日韩欧美一本色_最近在线观看免费完整版高_一级电影在线亚洲_欧美国产一区二区日韩_100款进入夜间软件下载_免费女人光着全身网站_欧美视频亚洲视频_国产无遮挡很黄很爽网站_专业试管借卵代孕机构

什么是時(shí)效變形？為什么會(huì)變形？我們?cè)撛鯓觼?lái)避免？

1.什么是時(shí)效變形？

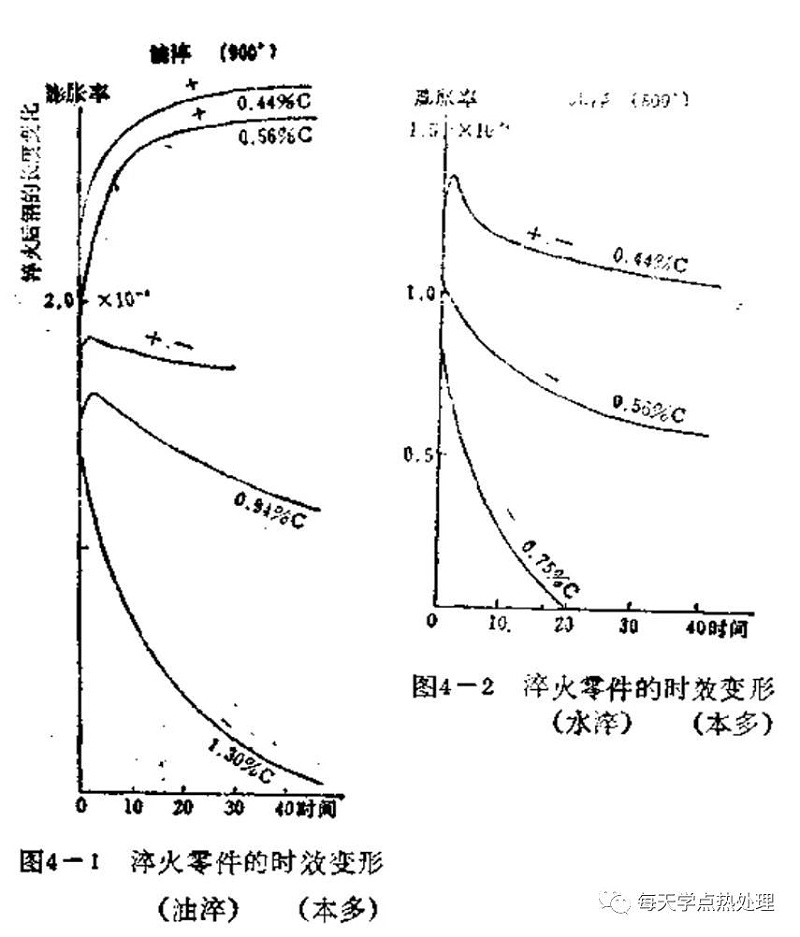

時(shí)效變形是零件放置在常溫下所發(fā)生變形(尺寸變化、變形)的總稱，也被稱為長(zhǎng)年時(shí)效變化。在塊規(guī)及千分尺等精密測(cè)量工具中，這種時(shí)效變形是不允許的。 淬火零件時(shí)效變形的表現(xiàn)形式是最初膨脹，然后收縮。而這種膨脹.收縮的變化隨著鋼的含碳量不同而顯著不同。圖4一1和圖4一-2表示油淬和水淬過(guò)的碳鋼時(shí)效變形的情況。淬火件在常溫放置中的膨脹是由殘余奧氏體的馬氏體化引起的，其收縮是由馬氏體分解引起的。

2.產(chǎn)生時(shí)效變形的原因是什么？
時(shí)效變形的原因是淬火時(shí)存在不穩(wěn)定組織(殘余奧氏體及馬氏體)和殘余應(yīng)力，而禍?zhǔn)资菤堄鄪W氏體。要想用淬火使之達(dá)到某種程度的硬度，無(wú)論如何也無(wú)法避開(kāi)殘余奧氏體的存在。因此，淬火硬化的零件多多少少都有時(shí)效變形，這是不可避免的現(xiàn)象。
殘余奧氏體在常溫下的變化是緩慢的，沒(méi)完沒(méi)了地拖延下去.根據(jù)英國(guó)G.T. Brown的報(bào)告,在Cranbrook Kent遺跡.上發(fā)掘出來(lái)的鋼片(成分為W1工具鋼,1.2%C,0.2%Si,0.03% S.0.025，P0.025)是公元100年時(shí)的東西，是水淬而成的馬氏體組織,生有淬火裂紋。據(jù)說(shuō)在其硬化的部位上還存在有15~20%的殘余奧氏體。經(jīng)過(guò)長(zhǎng)達(dá)1860年之久仍存在殘余奧氏體，可見(jiàn)其轉(zhuǎn)變是多么緩慢！
3、如何防止時(shí)效變形
時(shí)效變形的原因是淬火殘余奧氏體馬氏體化時(shí)的膨脹和馬氏體的分解收縮。所以，為防止時(shí)效變形，首先應(yīng)當(dāng)消除不穩(wěn)定的殘余奧氏體，使之穩(wěn)定。在使殘余奧氏體穩(wěn)定的方法中首先應(yīng)考慮冷處理法。通過(guò)冷處理使殘余奧氏體馬氏體化,接著最好在200~250C的溫度下回火,使馬氏體穩(wěn)定。
冷處理用普通冷處理(一80℃左右)就可以了，但如果用超冷處理(-196℃),則不僅能防止時(shí)效變形。而且還能有效地提高零件的耐磨性。冷處理后，當(dāng)然要進(jìn)行回火處理。
在300℃以上回火時(shí)，殘余奧氏體被分解，馬氏體也變?yōu)榍象w及索氏體穩(wěn)定，因此無(wú)需擔(dān)心時(shí)效變形。采用200℃左右的溫度回火，不但零件耐磨，而且不變形。例如，為防止塊規(guī)及金屬量具等的時(shí)效變形，絕對(duì)需要進(jìn)行冷處理和回火處理的聯(lián)合作業(yè)。另外這樣的回火以重復(fù)2~3次為有效。無(wú)論如何，冷處理加上回火(2次)是防止時(shí)效變形有效而適宜的方法。

我們有些客戶會(huì)做長(zhǎng)時(shí)效，這也是防止變形的有效方法之一，有問(wèn)題歡迎前來(lái)咨詢。

還有一個(gè)好消息是今天我司不限電了，熱處理進(jìn)爐恢復(fù)正常。這個(gè)限電好像是輪流的，我們也在積極了解信息。

文章來(lái)源公眾號(hào)每天學(xué)點(diǎn)熱處理，侵權(quán)請(qǐng)聯(lián)系刪除。
